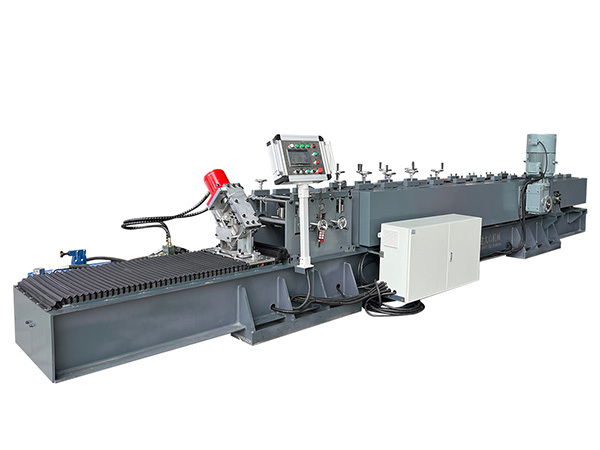

Perfiladora de soporte de paneles solares

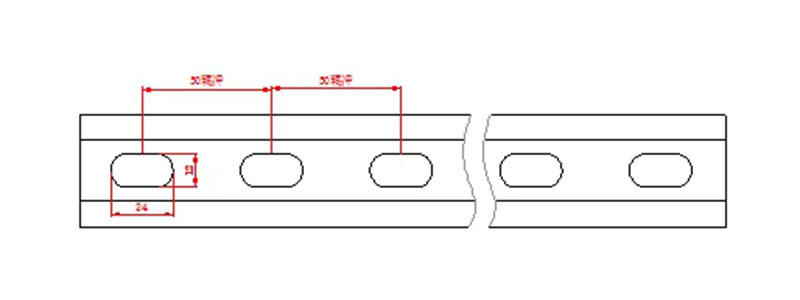

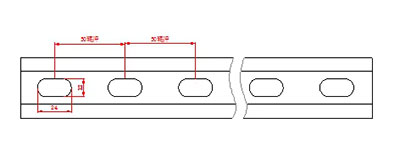

La perfiladora de soporte paneles solares es una línea de producción integrada diseñada específicamente para la fabricación de perfiles de canal con orificios ranurados en varios tamaños, lo que la hace ideal para racks de sistemas solares fotovoltaicos. Estos perfiles metálicos reutilizables se utilizan habitualmente para soportes de tuberías, soportes de bandejas de cables, soportes de conductos y marcos de soporte de paneles solares, ofreciendo una solución versátil en múltiples industrias.

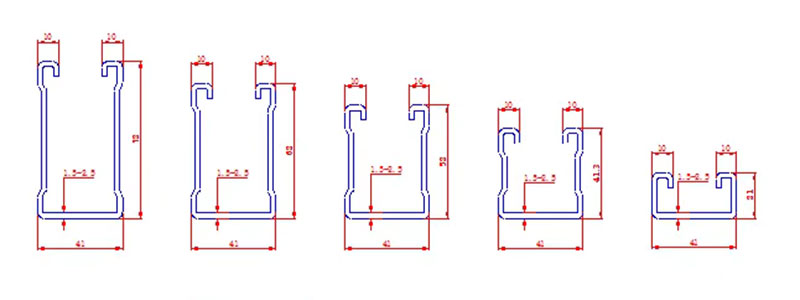

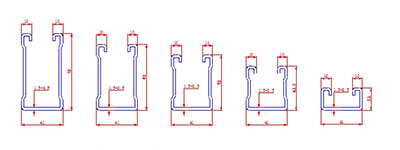

Tamaños disponibles para 41-21, 41-41, 41-52, 41-62, 41-72 cinco tipos de perfil que se forman con punzonado rotativo continuo.
Especificaciones| Material de alimentación | Materia prima | Q235/ Q345 |
| Espesor del material | 1.5-2.5mm | |
| Ancho del material | Aprox. 98mm-200mm | |
| Desenrollador | Potencia del motor principal | 3kW |
| Ancho de la bobina | 350mm | |
| Diámetro interior | 450-530mm | |
| Max. cargado | 4T*2 rollos | |
| Punzonadora rotativa XHH300 | Potencia del motor principal | 15kW |
| Potencia del motor de elevación | 3*0.37kW | |
| Velocidad de punzonado rotativo | 0-50m/min | |
| Espesor del material | 1.5-2.5mm | |
| Ancho de punzonado rotativo | 98-200mm | |
| Perfiladora de soporte de panel solar ZD/C21-72 | Potencia del motor principal | 2*22kW |
| Motor para el control del tamaño de la máquina | 2*0.75kW | |
| Velocidad de formación | 0-50m/min | |
| Ancho de alimentación | 98-200mm | |
| Espesor del rollo | 1.5-2.5 mm | |
| Pasos de formación | 24 pasos | |
| Rodillos | Acero Cr12Mov con tratamiento térmico, cromado duro | |
| Eje | Acero 40Cr | |

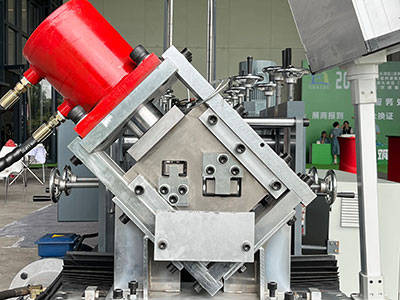

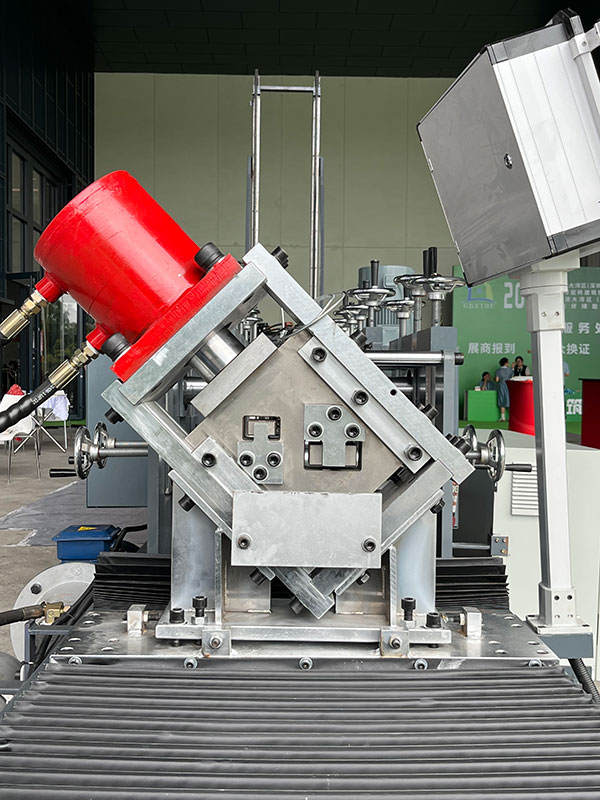

| Dispositivo de corte continuo | Método de corte | Post-corte (no se generan desechos) |
| Un juego de cuchillas para cada tamaño: 21x41 / 41x41 / 52x41 / 62x41 / 72x41 | ||
| Material del cortador | Cr12Mov | |
| Seguimiento de la potencia del motor | 3kW (servomotor) | |
| Estación hidráulica | Potencia del motor hidráulico | 4kW |
| Marca de piezas | YUKEN | |
| Volumen del tanque de combustible | 80L | |
| Sistema de control | Marca | Delta |
| Tolerancia de corte | ±2 mm | |

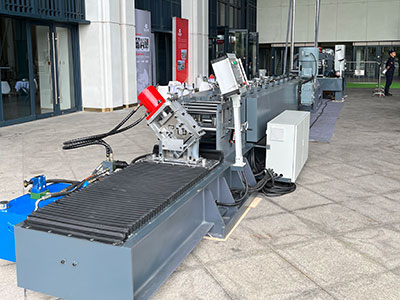

Toda la configuración del equipo se personaliza de acuerdo con los requisitos específicos del cliente. Los componentes potenciales pueden incluir un desenrollador, una unidad de nivelación, un sistema de punzonado, una sección de perfilado, una unidad de corte, un estante o rack de material y más.

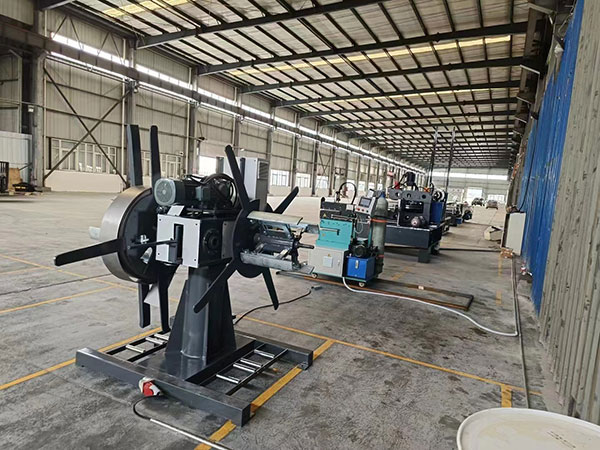

Desenrollador de doble cabezal 4+4T

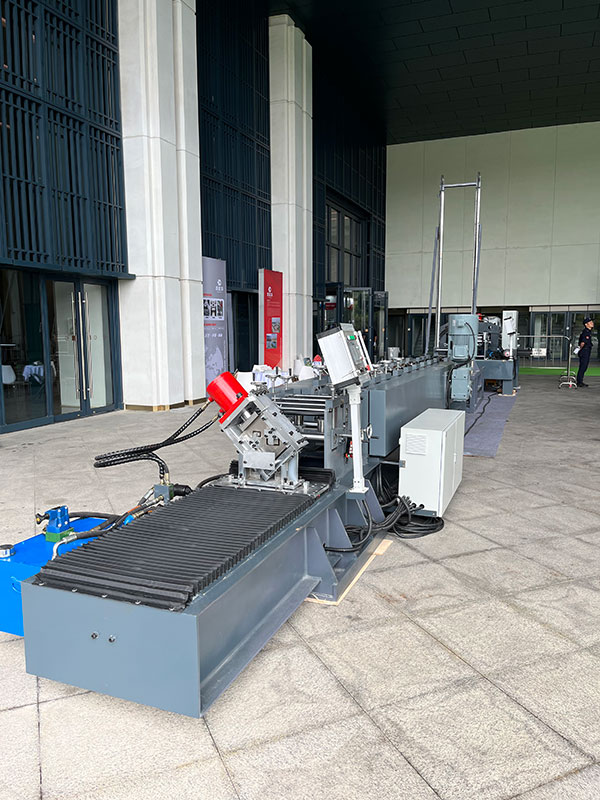

Perfiladora de soporte de panel solar ZD/C21-72

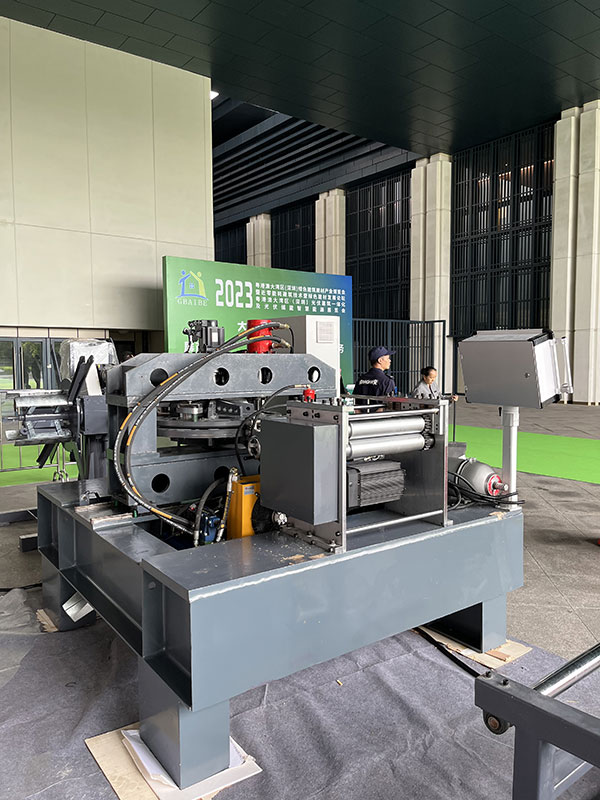

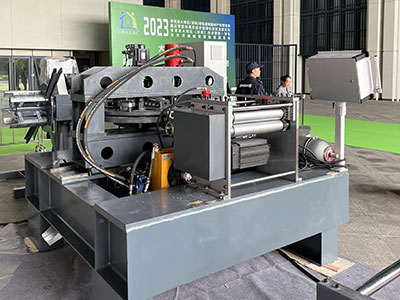

Punzonadora de torreta de alta velocidad

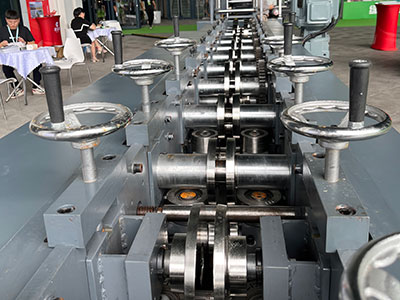

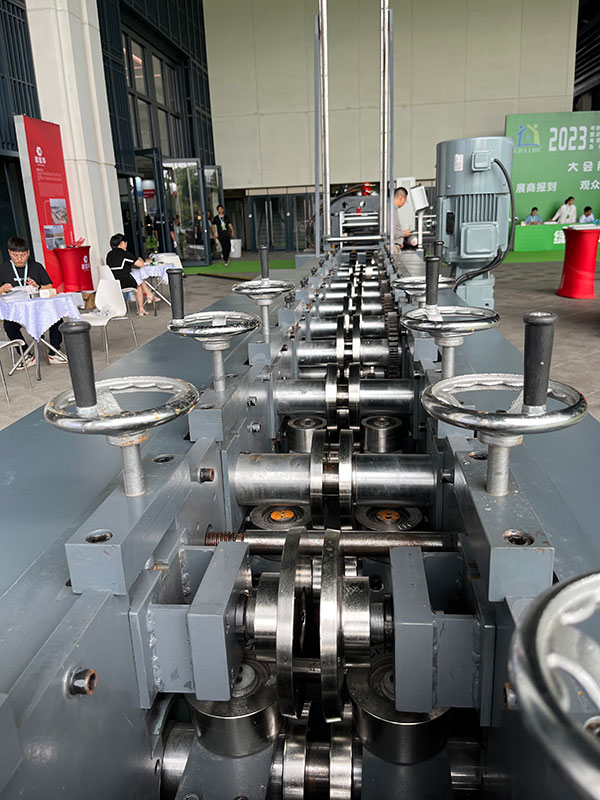

Perfiladora
Troquel de rodillo

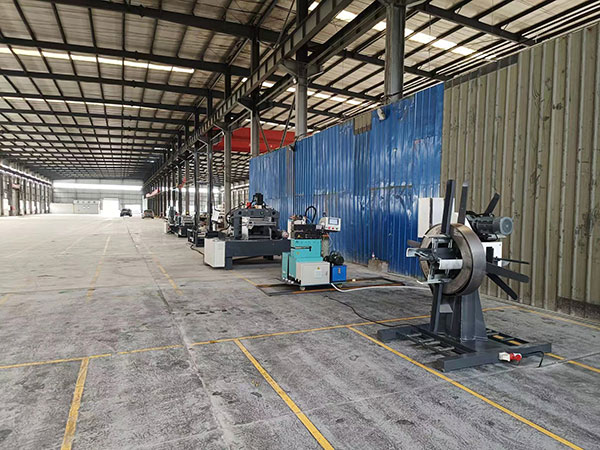

Equipo completo para la fabricación de soportes de paneles solares
