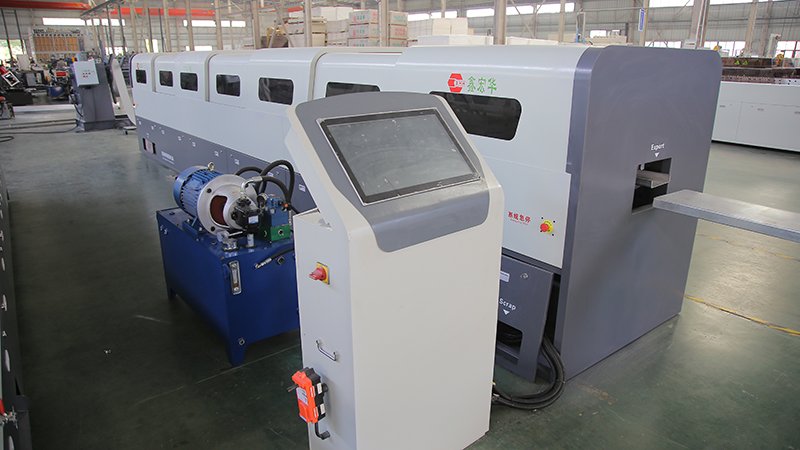

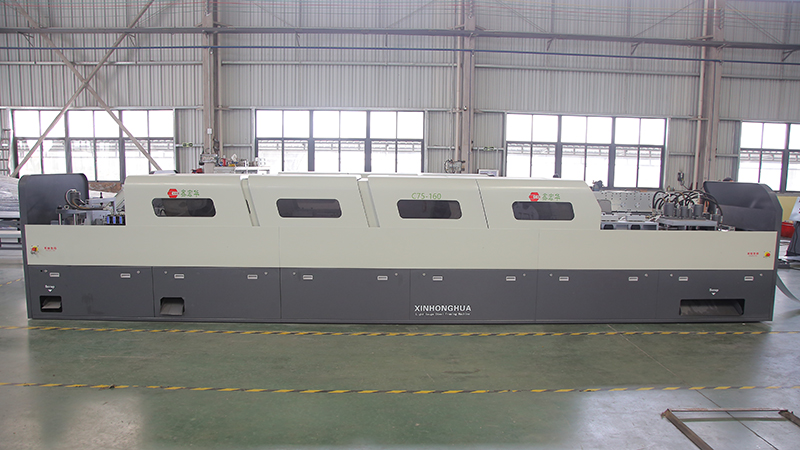

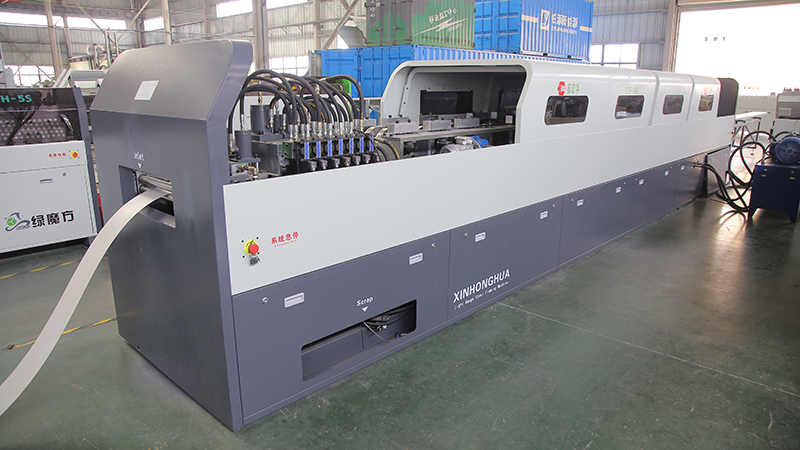

Perfiladora de estructura de acero, XHH-C75-160
Diseñada como una solución versátil, la perfiladora de estructura de acero de calibre ligero produce de manera eficiente estructuras de marco y armazón más pesadas y anchas. Cuenta con un rango de ancho de 0.75-1.6mm y un rango de grosor de 0.6-1.5mm, lo que lo hace adecuado para una variedad de aplicaciones residenciales y comerciales.
| Modelo | C75-89-100-140 |
| Dimensión | 8000*1600*1900mm |
| Potencia del servomotor principal | 14kW |
| Motor hidráulico | 11kW |
| Pasos de formación | 17 pasos |
| Velocidad de formación | 35m/min (sin perforar ni cortar) |
| Ancho efectivo para el canal C | 75mm, 89mm, 100mm, 140mm |
| Altura de la brida | 41mm |
| Labio/Lip | 10mm |
| Espesor del material | 0.6-1.5mm |
| Tolerancia de corte y punzonado | ±1mm |
| Tolerancia para la formación | ±1mm |
| Sistema de control | Sistema de control informático IPC |
| Rodillos | Cr12 |
| Material para el eje | 40Cr |
| Material para perforadora | Cr12Mov |
| Material para cortadora | Cr12Mov |
-
-

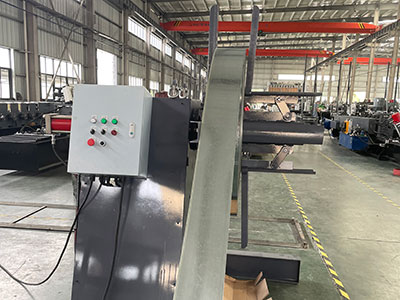

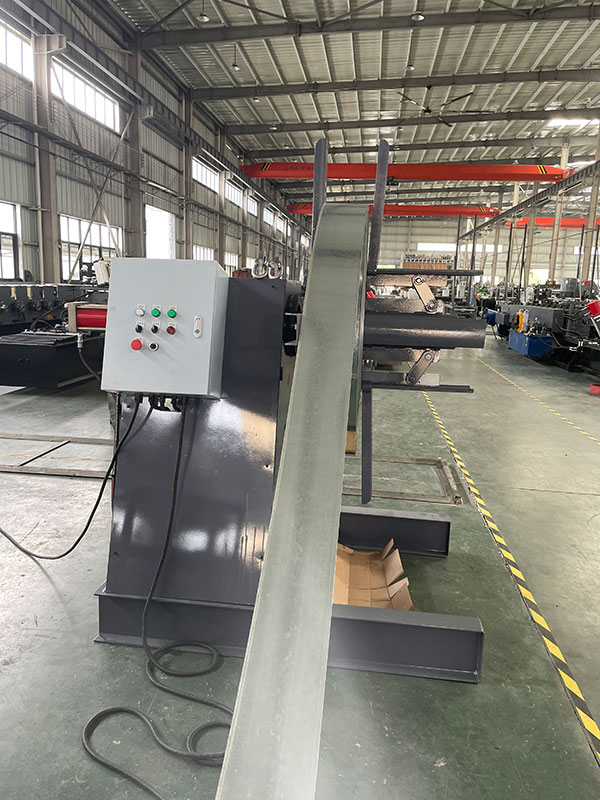

Desenrollador
- Dispositivo automático de arranque-parada, accionado
- por motor convertidor
- Ancho de la tira: ≤500mm
- Diámetro exterior de la bobina: ≤1300mm
- Carga nominal: 3T
- Potencia del motor principal: 4kW
- Ancho del material: 50-500mm
- Diámetro interior: 450-530mm
-
-

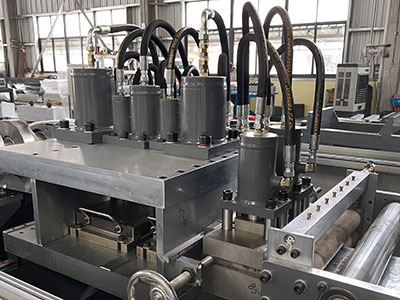

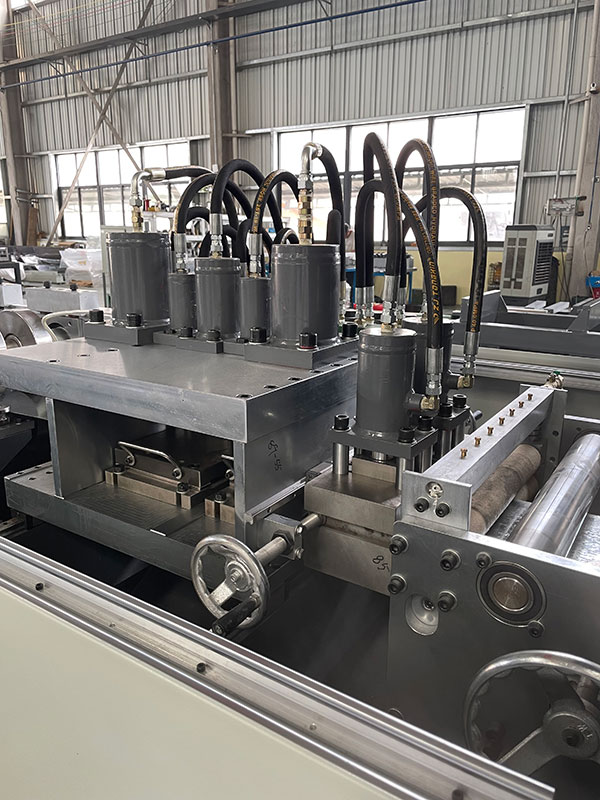

Troquel hidráulico de corte y punzonado
- Método de punzonado: Pre y post punzonado
- Material del troquel: Cr12Mov
- Método de corte: Cortador de formación, cizalla de corte con tres cuchillas
- Material de la hoja: Cr12Mov
- Tratamiento de superficies: semiacabado CNC, tratamiento al vacío a 58-60HRC, acabado CNC
-
-

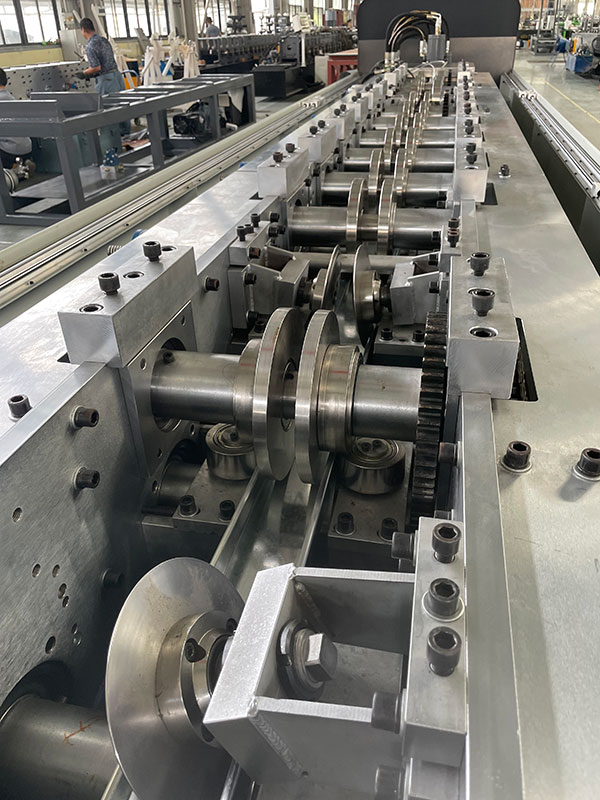

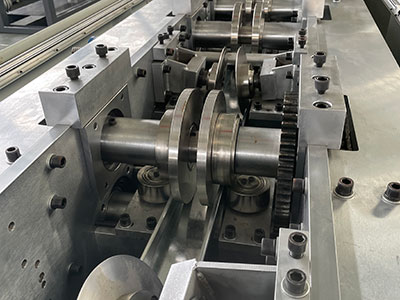

Perfiladora
- Material: Cr12
- Semiacabado CNC, tratamiento térmico al vacío 60-62HRC, acabado CNC con precisión IT5, cromado duro.
-
-

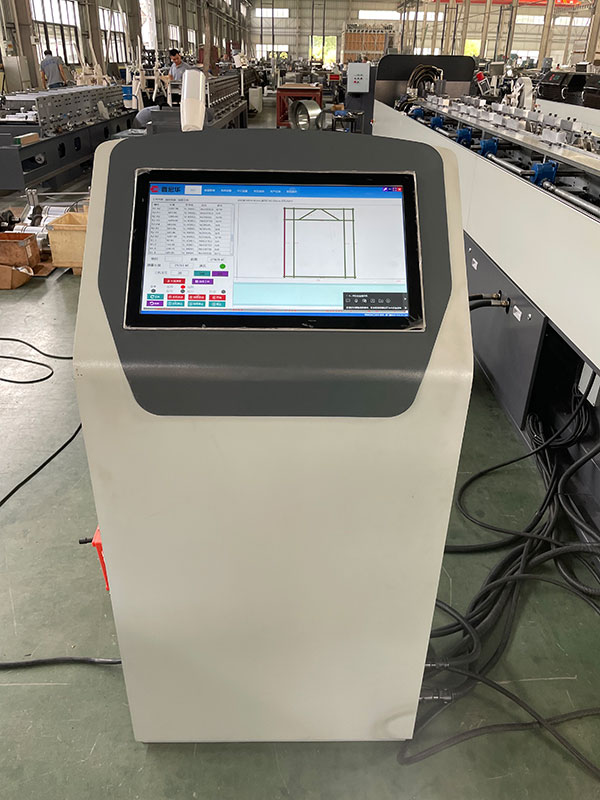

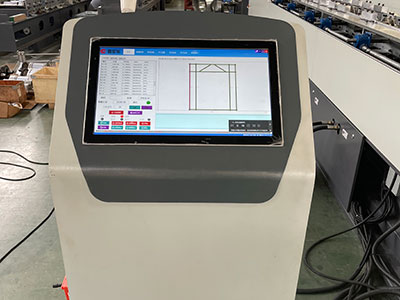

Sistema de control
- 1 set de controlador IPC
- 1 set de controlador PLC
- 3 Software de control NC
- Control de la posición de punzonado
- Control de la posición de corte
- Control de cantidad de lotes de producción
- Control de cantidad de detalle de lote
- Monitorización en tiempo real durante la producción
- Control y mantenimiento remotos
- Sistema de conformado principal
- Desenrollador hidráulico de 3 toneladas
- Sistema de servomotor
- Sistema de control informático IPC (Lenovo Laptop)
- Software de producción (1set)
- Software de diseño-Vertex, usando licencia (para siempre)

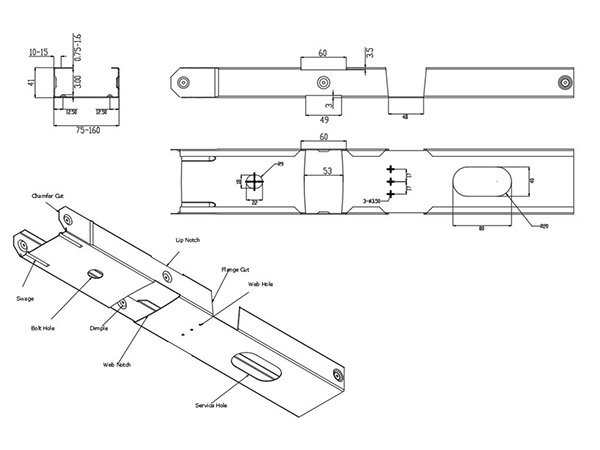

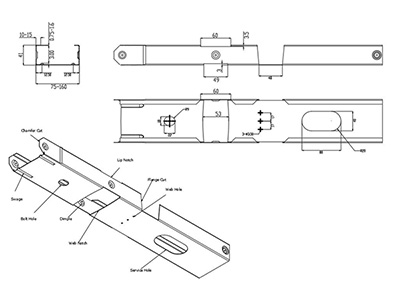

- Dispositivo de punzonado automático hidráulico (muesca de banda/labio, estampa/swage, orificio de servicio, chaflán, hoyuelo, orificio de perno)
- Dispositivo hidráulico de post-corte (material: Cr12Mov)
- Dispositivo de impresión automática
- Mesa de salida (4m)
-
