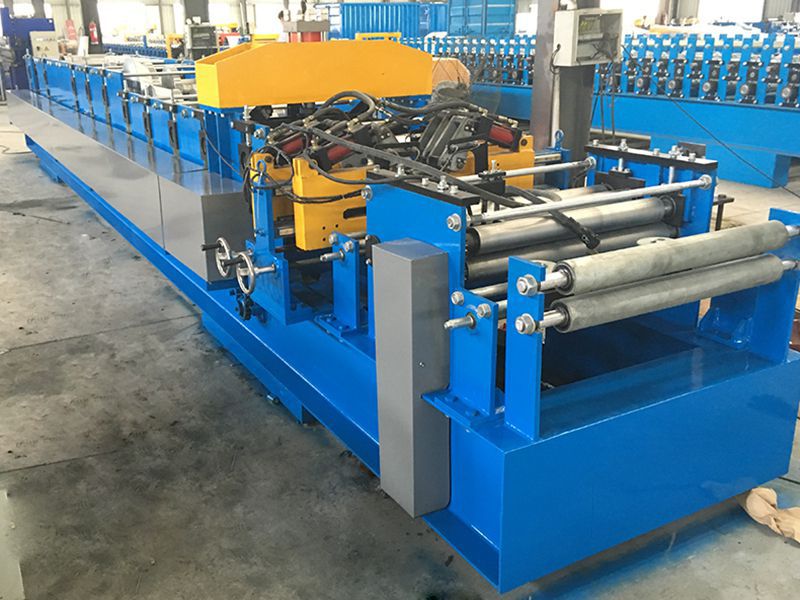

Perfiladora de correas en Z, Z100-300 (ajuste automático)

Perfiladora de correas en Z, Z100-300 (Ajuste automático), Máquina de perfilado de correas metálicas, Perfiladora de correas de construcción

La máquina perfiladora de correas en Z (ajuste automático) Z100-300 está especialmente desarrollada para el perfilado automático de correas en Z. El ajuste de ancho es dentro de 1 minuto, el cual va desde 100mm a 300mm. Esta máquina perfiladora puede realizar los materiales en 1.2-3.0mm de espesor y cuenta con velocidad de producción de tres niveles: 8m/min, 16m/min y 25m/min.

  • Hace diferentes tamaños de correas sin cambiar los rodillos o espaciadores
  • Sistema de pre-corte, sin cambiar el cortador para diferentes tamaños
  • Orificio perforado opcional en cualquier posición de la banda y pestaña de la correa
Consulta

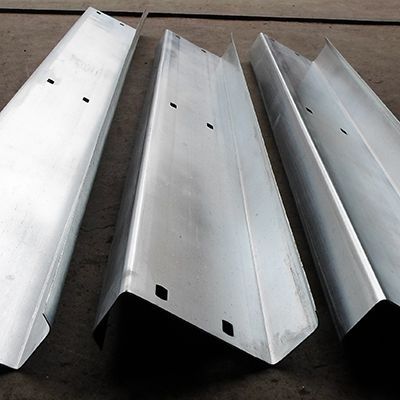

Muestras

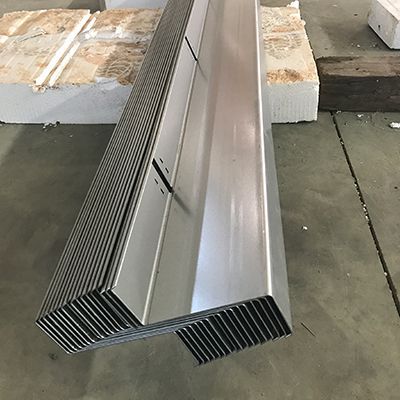

Muestras
Muestras
Especificaciones
Modelo Z100-300
Dimensión 7800*1700*1600mm
Potencia del motor hidráulico 22kW
Potencia del motor para ajustar el orificio de punzonado 0.18kW*2
Pasos del perfilado 13 pasos+3 pasos para re-formado
Velocidad del perfilado 8m/min,16m/min,25m/min
Voltaje 380V/50HZ/3PH
Ancho efectivo 100-300mm
Altura de la pestaña 40-100mm
Espesor del material 1.2-3.0mm
Sistema de control Control PLC
Rodillos Fabricado con acero Gcr15 con tratamiento térmico, cromado duro en la superficie de los rodillos
Material para el eje Acero 40Cr
Material para el perforador Cr12Mov
Material para el cortador Cr12Mov
Detalles
  • Detalles

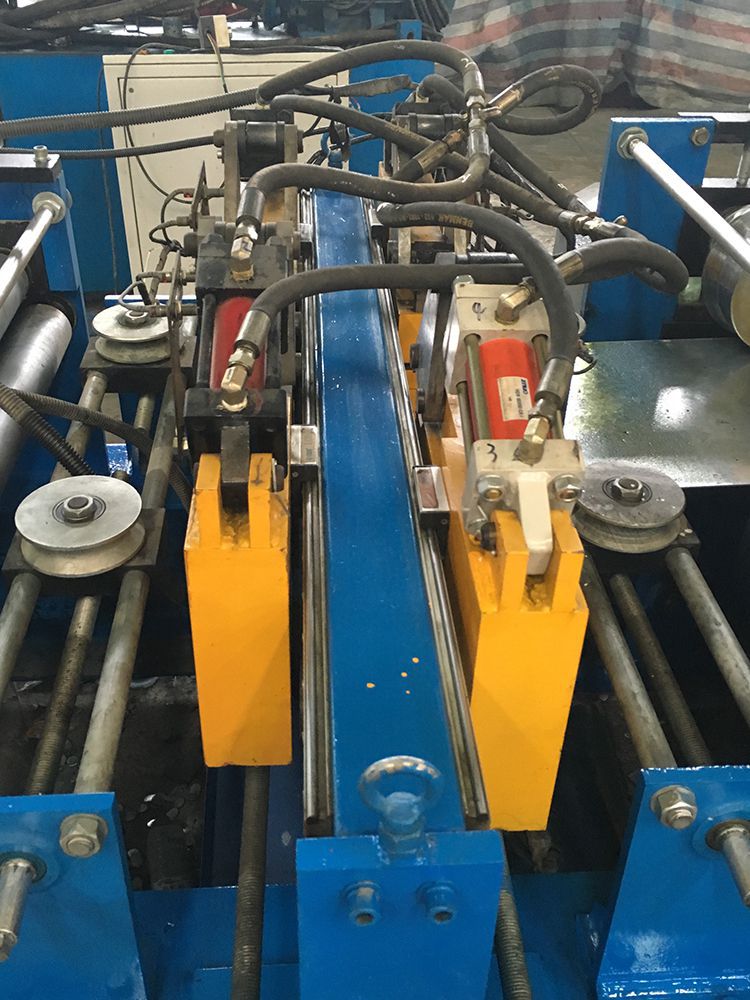

  • Sistema de punzonado con 4 cilindros, disponible para orificios simples y dobles

  • Detalles

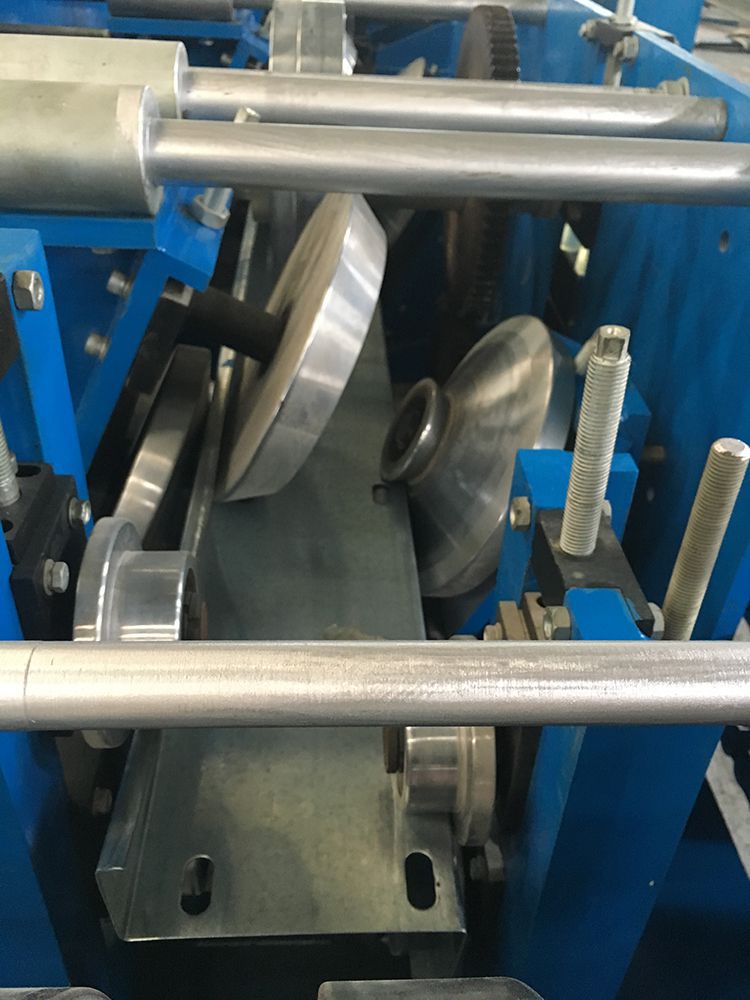

  • Los rodillos se fabrican a partir de acero de rodamiento de alta calidad GCr15 y se procesan con tornos CNC y tratamiento térmico. El cromado duro o el recubrimiento de óxido negro son opcionales. Incluye un rodillo guía de material de alimentación y el marco del cuerpo está soldado de acero 400# tipo H.

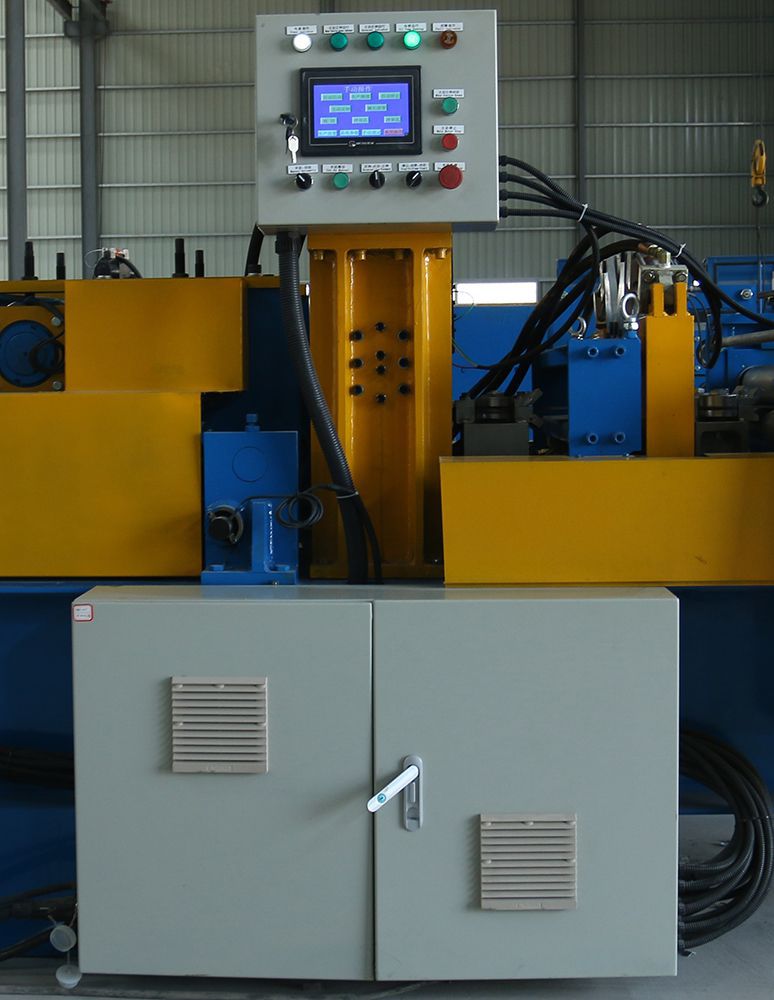

  • Sistema de control PLC de marca propia, especialmente fabricado para el sistema de punzonado de las correas en Z.

  • Sistema de control PLC de marca propia, especialmente fabricado para el sistema de punzonado de las correas en Z.

  • Detalles

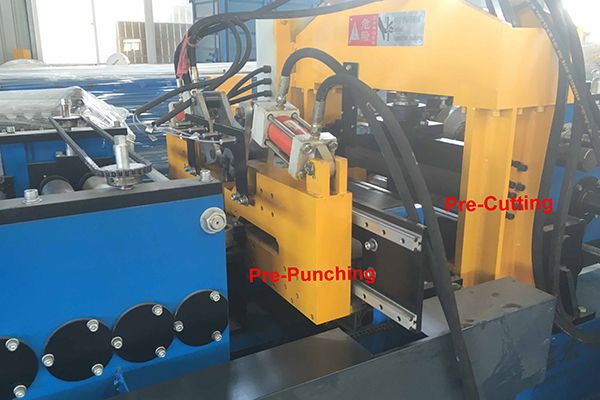

  • Con el sistema de pre-corte y el sistema de post-corte, no hay necesidad de cambiar el cortador para diferentes tamaños.

  • Detalles

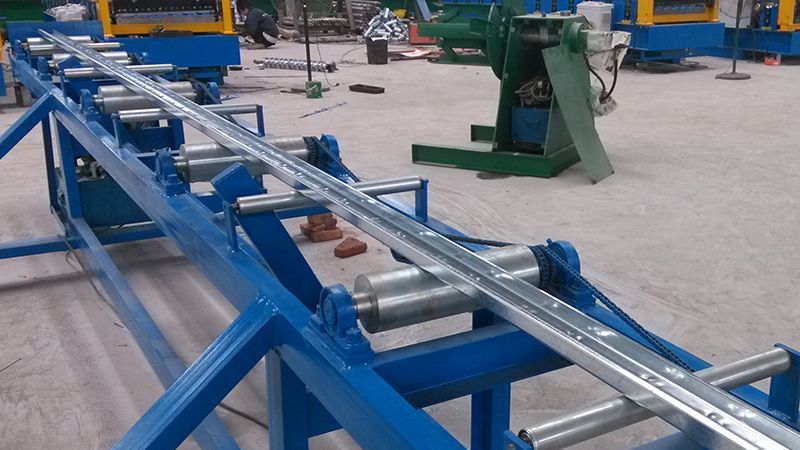

  • La mesa o tabla de acabado eléctrico es opcional para aumentar la velocidad de la producción

Accesorios principales
  • Máquina perfilado principal de correas metálicas
  • Desenrollador manual de 3 toneladas
  • Dispositivo de guía automática
  • Dispositivo de re-formado automático
  • Sistema de control por computadora PLC con pantalla táctil (Marca: Schneider)
  • Sistema de motor hidráulico
  • Dispositivo de pre-punzonado de orificios (el comprador decide el tamaño de los orificios de perforación)
  • Dispositivo de pre-corte (disponible para agregar post-cortador)
  • Mesa/tabla de acabado
  • Manual de operación
