Perfiladora de correas en C, C60-250 (Ajuste automático)

Perfiladora de correas en C, C60-250 (Ajuste automático), Máquina de perfilado de correas metálicas, Perfiladora de correas de construcción

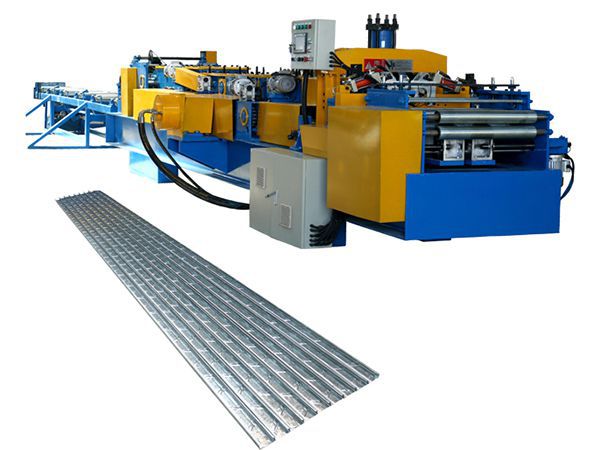

Esta máquina perfiladora de correas en C C60-250 permite el ajuste automático del ancho para perfilar correas metálicas con un ancho de 60mm a 250mm. El tiempo de cambio es inferior a 1 minuto. Espesor de 1.0mm-3.0mm se puede utilizar como materia prima.

Consulta

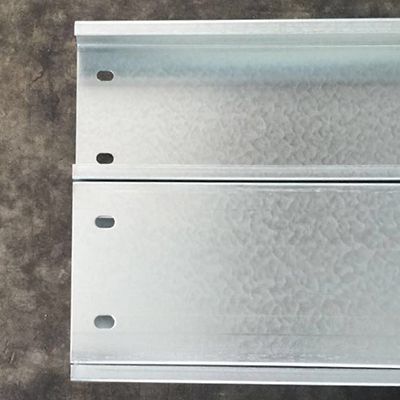

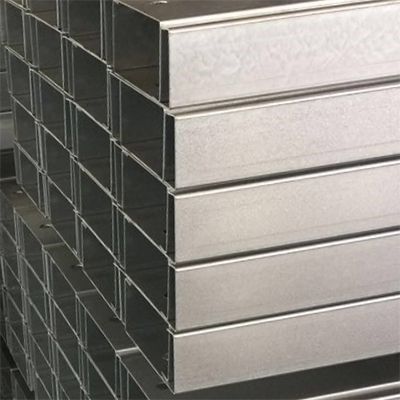

Muestras
Muestras
Muestras

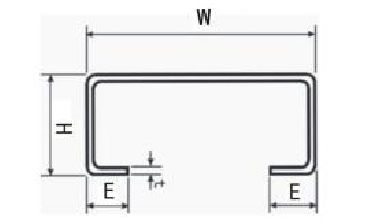

Dibujo del perfil
Componentes de la estructura metálica
W: 60~300 mm
H: 30~70 mm
E: 10, 15 mm
Características
  • Realiza diferentes tamaños de correas en C sin cambiar rodillos o espaciadores
  • Ajuste de ancho dentro de 60-250 mm y el cambio es dentro de 1 minuto
  • Dispositivo de sistema de pre-corte (post-cortador opcional), sin cambiar el cortador para diferentes tamaños
  • Punzonado del orificio opcional en cualquier posición de la banda y pestaña de la correa
Especificaciones
Modelo C60-250
Dimensión 7800*1600*1600mm
Motor hidráulico 18.5kW
Potencia del motor para ajustar el tamaño C 0.37kW*2+0.75kW
Potencia del motor para guiado 0.18kW*2
Potencia del motor para ajustar el punzonado del orificio 0.18kW*2
Pasos del perfilado 13 pasos+3 pasos para re-formado
Velocidad del perfilado 8m/min,16m/min, 25m/min
Voltaje 380V/50HZ/trifásico
Ancho efectivo 60-250mm
Ancho del material 122-402mm
Altura de la pestaña de la correa 30-75mm
Espesor del material 1.0-3.0mm
Sistema de control Control PLC
Rodillos Fabricado con acero Gcr15 con tratamiento térmico, cromado duro en la superficie de los rodillos
Material para el eje Acero 40Cr
Material para el perforador Cr12Mov
Material para el cortador Cr12Mov
Detalles
  • Sistema de punzonado con 4 cilindros, disponible para orificios simples y dobles

  • Sistema de punzonado con 4 cilindros, disponible para orificios simples y dobles

  • Detalles

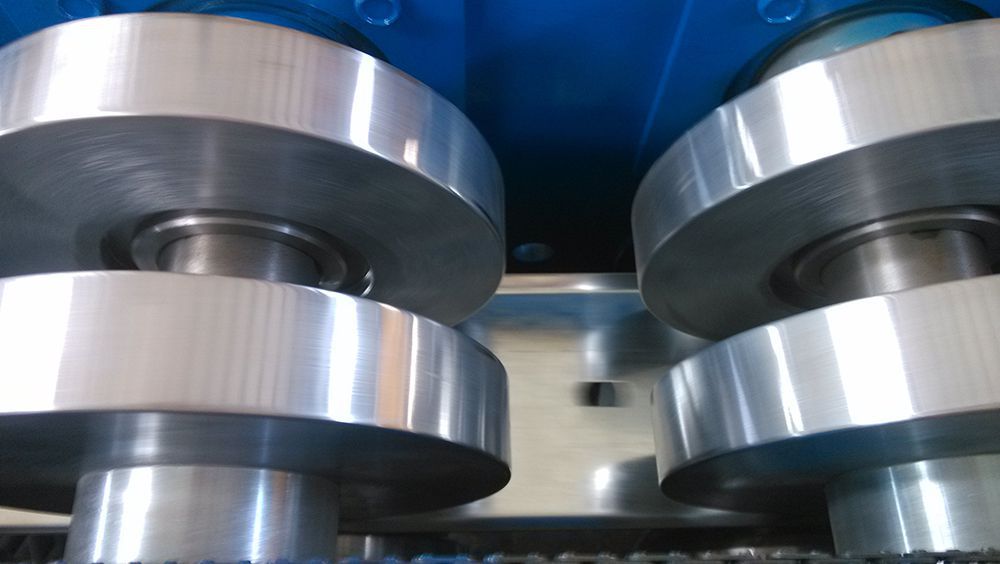

  • Los rodillos se fabrican a partir de acero de rodamiento de alta calidad GCr15 y se procesan con tornos CNC y tratamiento térmico. El cromado duro o el recubrimiento de óxido negro son opcionales. Incluye un rodillo guía de material de alimentación y el marco del cuerpo está soldado de acero 400# tipo H.

  • Detalles

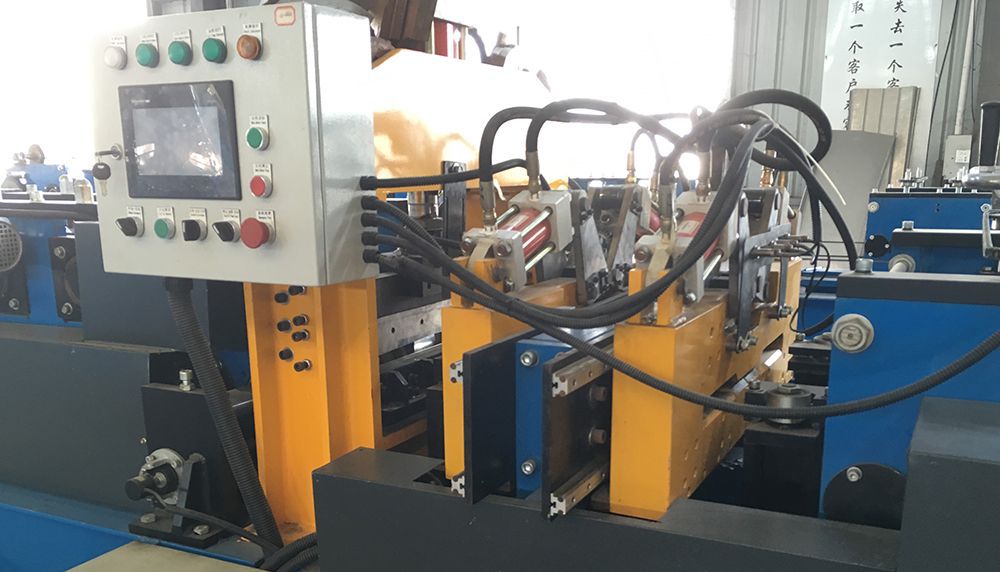

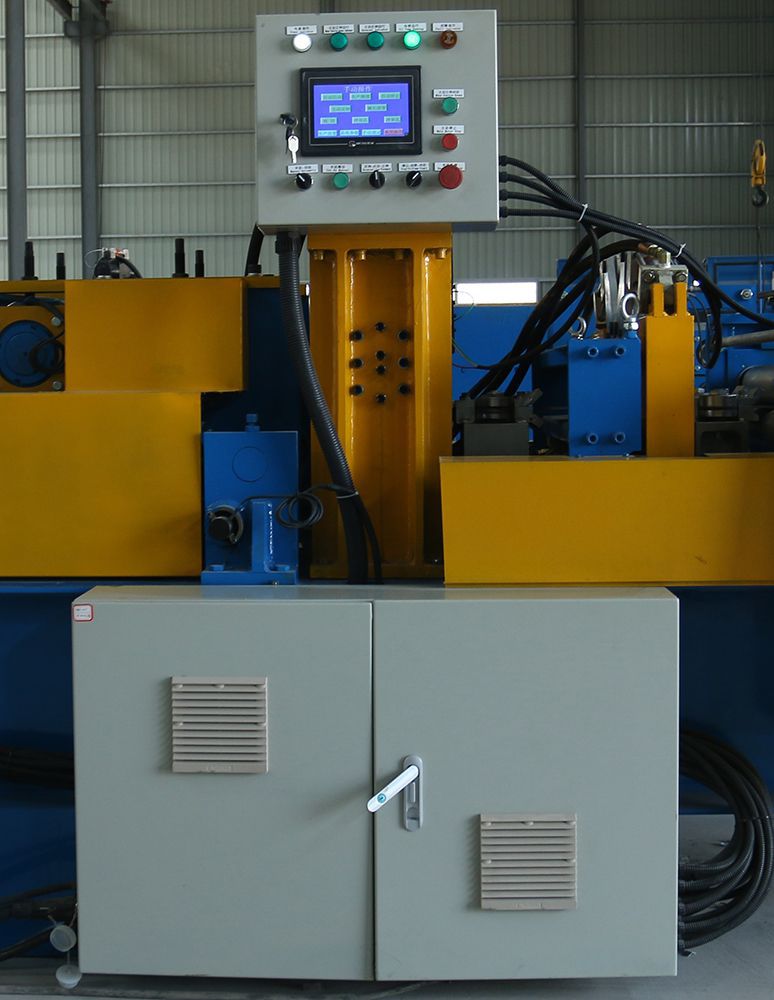

  • Sistema de control PLC, especialmente diseñado para el sistema automático de punzonado de la correa en C.

  • Detalles

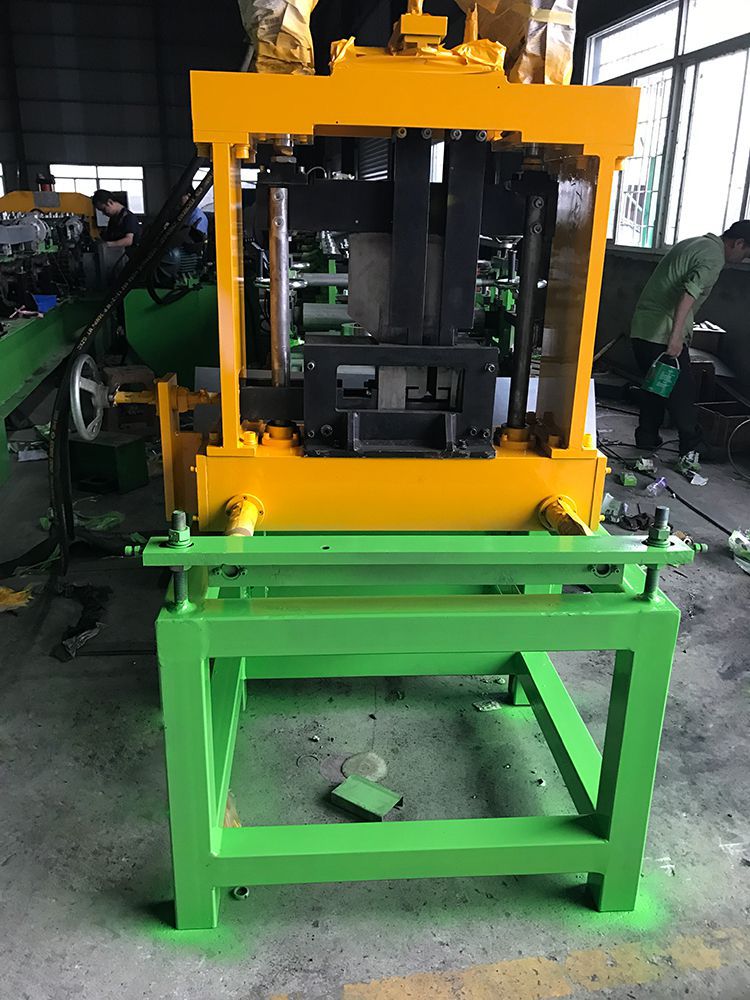

  • Con el sistema de pre-corte y el sistema de post-corte, no hay necesidad de cambiar el cortador para diferentes tamaños.

  • Detalles

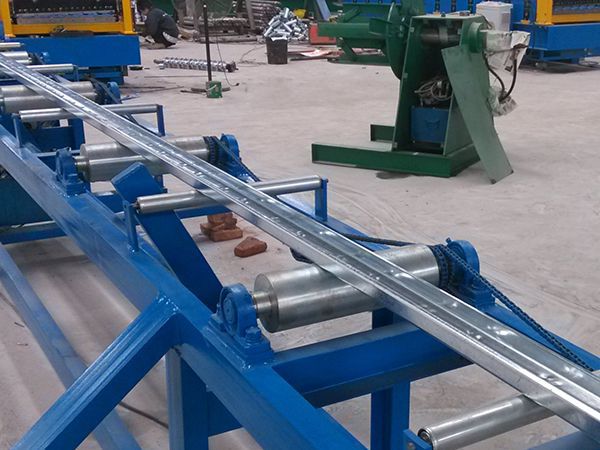

  • La mesa o tabla de acabado eléctrico es opcional para aumentar la velocidad de la producción.

Accesorios principales
  • Máquina perfilado principal de correas metálicas
  • Desenrollador manual de 3 toneladas
  • Dispositivo de guía automática
  • Dispositivo de re-formado automático
  • Sistema de control por computadora PLC con pantalla táctil (Marca: Schneider)
  • Sistema de motor hidráulico
  • Dispositivo de pre-punzonado de orificios (el comprador decide el tamaño de los orificios de perforación)
  • Dispositivo de pre-corte (disponible para agregar post-cortador)
  • Mesa/tabla de acabado
